コネクタと相互接続 3,418,112+ Parts

コネクタとインターコネクトのカテゴリの説明

コネクタとインターコネクトは、電気信号、電流、または光信号の伝送を実現するために電気および電子システムで使用される重要なコンポーネントです。プロのコネクタ販売業者の 1 つである Dasenic は、プロジェクトの成功を支援する幅広い電気コネクタと相互接続ソリューションを提供しています。

コネクタの定義

コネクタは、2 つ以上の電気、光、または流体導体を接続する機械装置です。電気システムで信号、電流、またはその他の媒体を伝送できます。コネクタの主な機能は、回路またはシステムのさまざまな部分を接続して相互に通信できるようにする取り外し可能なインターフェイスを提供し、機器の組み立て、修理、交換をより便利にすることです。

コネクタの主な種類

さまざまな用途と機能に応じて、コネクタは多くの種類に分類できます。

電源コネクタ: DC などの電気エネルギーを伝送するために使用されます。

信号コネクタ: データや信号の送信に使用されます。 USB-C コネクタUSB インターフェイス、HDMI インターフェイス、オーディオ ジャックなど。

RF コネクタ: 同軸コネクタ（BNC、SMAなど）などの高周波信号伝送に使用されます。

光ファイバーコネクタ：SC、LC、ST光ファイバーコネクタなどの光信号の伝送に使用されます。

円形コネクタ：通常は産業または軍事環境で使用され、より優れた密閉性と機械的強度を提供します。

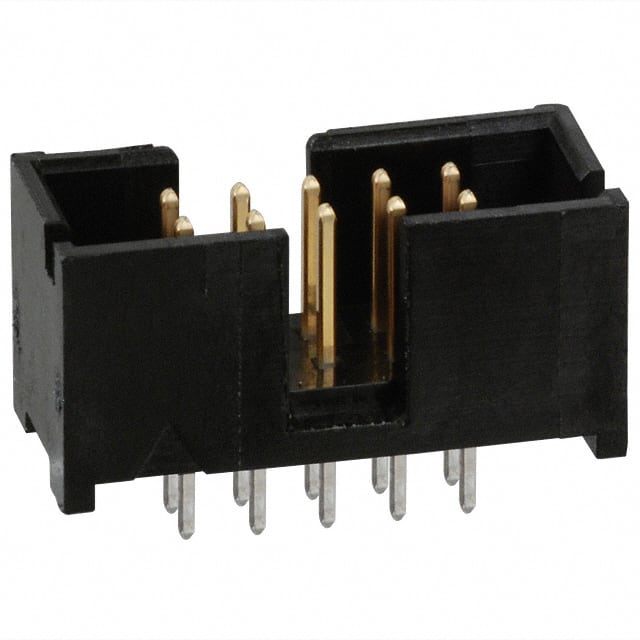

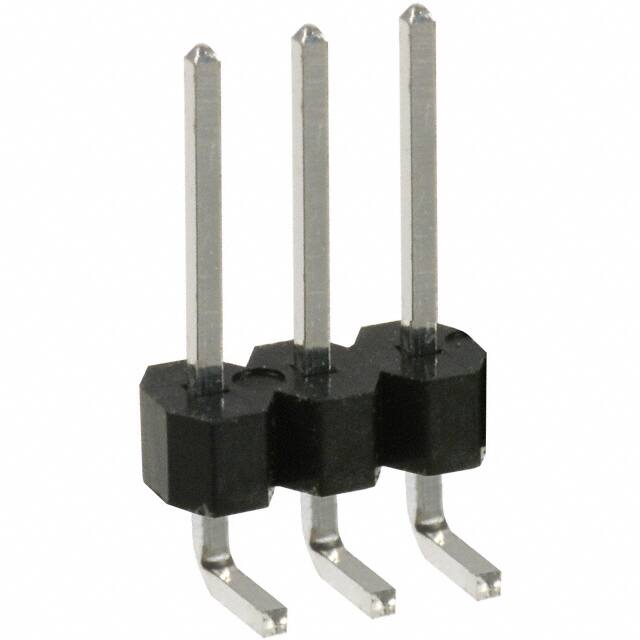

基板間コネクタ:ピンヘッダー、メスヘッダーなど、回路基板間で信号または電源を接続するために使用されます。

コネクタの基本構造

コネクタは通常、次の部品で構成されています。

プラグとレセプタクル: プラグはレセプタクルに挿入できる部品であり、この 2 つを一緒に使用して完全な接続を形成します。

接点: これは、電気信号または電流を実際に伝送するコネクタの部分で、通常は金属でできています。

絶縁体: コネクタの内部構造を保護しながら、接点を絶縁して短絡を防止します。

ハウジング: 接点と絶縁体を包み、機械的保護を提供し、プラグとレセプタクルの位置合わせに役立ちます。

ロック機構: 一部のコネクタには、プラグとレセプタクルがしっかりと接続され、簡単に緩まないことを保証するためのロック デバイスがあります。

相互接続の定義

相互接続とは、ワイヤ、コネクタ、ケーブル アセンブリ、プリント回路基板 (PCB) 上の銅トレースなど、複数の電気または電子コンポーネントを接続して、完全な電気経路または通信リンクを形成するシステムを指します。

相互接続の種類

ケーブル アセンブリ:デバイスまたはモジュール間の電気接続を実現するために使用される複数のワイヤとコネクタで構成されます。

プリント回路基板 (PCB): 銅トレースを介して回路基板上のコンポーネントを相互接続し、完全な回路を形成します。

フレキシブル プリント回路基板 (FPC): フレキシブル プリント回路基板は、狭いスペースでの複雑な電気接続を可能にし、モバイル デバイスやウェアラブル デバイスで広く使用されています。

ジャンパーとブリッジ:PCB 上または異なる回路間で一時的または永続的な電気接続を作成するために使用されます。

バックプレーン: 複雑なシステム内の複数の回路基板またはモジュールを接続するために使用されます。サーバーや通信機器でよく使用されます。
