電子フィルター 42,113+ Parts

電子フィルタ カテゴリの説明

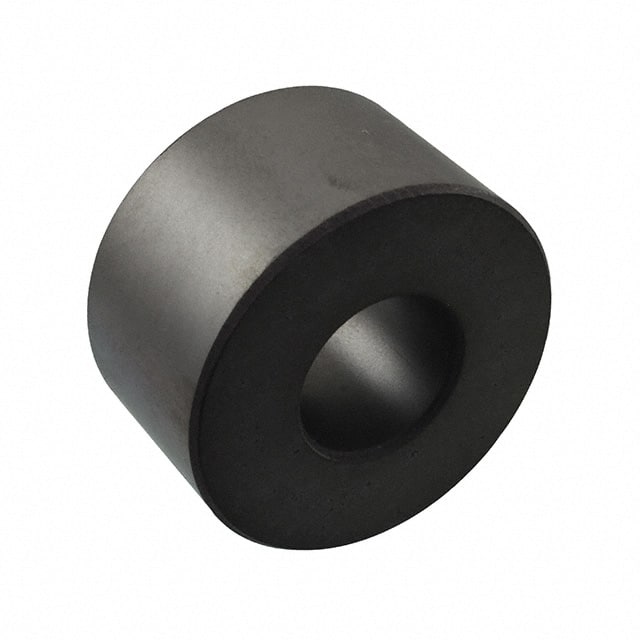

Dasenic は、セラミック フィルタ、スパイラル フィルタ、RF フィルタ、SAW フィルタ、DSL フィルタ、EMI/RFI フィルタ (LC、RC ネットワーク)、電力線フィルタ モジュール、フェライト ビーズ、チップなど、さまざまなブランドとタイプの電子フィルタ コンポーネントとアクセサリを提供する、最大規模の電子部品販売業者の 1 つです。

電子フィルタの定義

電子フィルタとは何ですか?

電子フィルタは、電子信号を処理するために使用される回路またはデバイスです。その主な機能は、特定の周波数の信号を通過させ、他の周波数の信号をブロックまたは減衰させることで、電子システムのパフォーマンスと機能を最適化することです。電子フィルターは、通信システム、オーディオ処理、信号処理、電力管理などの分野で広く使用されています。

機能と構造に応じて、電子フィルターは次の主なタイプに分類できます。

ローパス フィルター (LPF):

機能: 低周波信号を通過させ、高周波信号を減衰させます。

用途: オーディオ機器の高周波ノイズを除去したり、電源回路の DC 電圧を平滑化したりするために使用されます。

ハイパス フィルター (HPF):

機能: 高周波信号を通過させ、低周波信号を減衰させます。

用途: オーディオ信号から低周波ノイズを除去したり、通信システムの DC バイアスを除去したりするために使用されます。

バンドパス フィルター (BPF):

機能: 特定の周波数範囲内の信号を通過させ、この範囲外の信号を減衰させます。

用途: 無線受信機で目的の信号周波数帯域を選択し、他の周波数帯域の信号を抑制します。

バンドストップ フィルター (BSF) (またはノッチ フィルター):

機能: 特定の周波数範囲内の信号を減衰し、他の周波数の信号を通過させます。

用途: 電源周波数干渉 (50Hz や 60Hz など) またはその他の特定の周波数ノイズを除去するために使用されます。

電子フィルターの実装

電子フィルターは、次の方法で実装できます。

パッシブ フィルタ:

構成: 抵抗器 (R)、インダクタ (L)、コンデンサ (C) などのパッシブ コンポーネントで構成されており、外部電源を必要としません。

特徴: 構造がシンプルで低コストですが、アプリケーションによっては信号損失が発生する可能性があります。

アクティブ フィルタ:

構成: オペアンプ (Op-Amp) などの能動部品と抵抗器やコンデンサなどの受動部品で構成され、外部電源が必要です。

特徴: より高いゲインとより優れた周波数応答を実現でき、弱い信号の処理に適していますが、回路が複雑でコストが高くなります。

デジタル フィルタ:

構成: デジタル信号処理アルゴリズムを介してコンピュータまたは DSP チップに実装され、個別のデジタル信号を処理します。

特徴: 柔軟性が高く、複雑なフィルタリング機能を実現できますが、アナログからデジタルへの変換と高いコンピューティング リソースが必要です。

ハイブリッド フィルター:

構成: パッシブ、アクティブ、デジタル フィルターの特性を組み合わせています。

特徴: さまざまなアプリケーション シナリオで最適化されたパフォーマンスを提供できます。

電子フィルターの主なパラメーター

カットオフ周波数: フィルターが信号を大幅に減衰し始める周波数。

帯域幅: バンドパス フィルターまたはバンドストップ フィルターの場合、帯域幅は通過または減衰される周波数範囲を指します。

挿入損失: 通過帯域内でフィルターによって信号が減衰される量。

位相応答: フィルターが信号の位相に与える影響。

次数: フィルターの次数が高くなるほど、フィルタリング効果は急峻になりますが、設計と実装もより複雑になります。
